YM210D آلة وضع الملصقات الأوتوماتيكية ذات الأسطح المسطحة متعددة الوظائف - أداة وضع الملصقات المختلطة متعددة العناصر بمساعدة ناقل الفراغ

في الوقت الحاضر، يدير العديد من شركات التعبئة والتغليف التعاقدية ومصنعي السلع الاستهلاكية خطوط إنتاج مختلطة من SKU، ويتنقلون بين الأكياس المرنة، والعلامات الورقية المعلقة، وبطاقات الأمان القابلة للخدش، والكرتون المسطح الرقيق ضمن نوبات عمل واحدة. تم تصميم معظم آلات لصق الترحيل العادية الموجودة في السوق لسيناريوهات مادة واحدة؛ عند التعامل مع الملصقات الشفافة اللامعة أو ملصقات الأمان أو الركائز الرفيعة الملتوية، فإنها تعاني من تغير المواد وسوء اكتشاف الملصقات وارتفاع معدل الرفض. ولا تستطيع العديد من النماذج منخفضة التكلفة تصدير إحصاءات الإنتاج إلى نظام MES على مستوى المصنع، مما يفرض تسجيل جداول البيانات يدويًا ويعوق التحول الرقمي للمصانع الذكية.

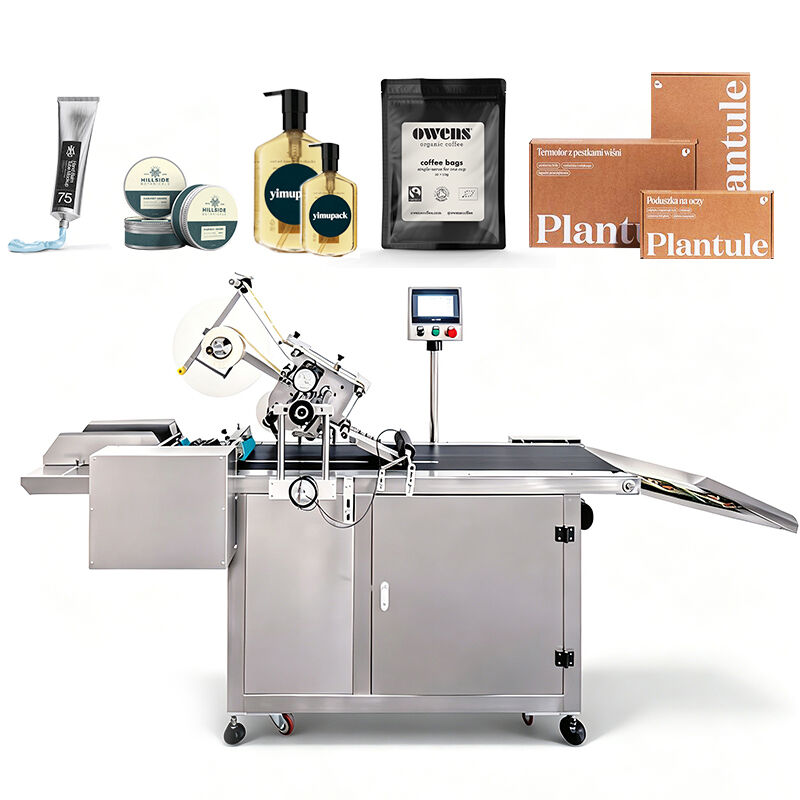

تعتمد آلة لصق الترحيل الأوتوماتيكية ذات الأسطح المسطحة متعددة الوظائف YM210D نظام ناقل امتزاز الفراغ المدمج، والذي يحمل بقوة قطع العمل ذات التنسيق المسطح أثناء النقل لتجنب التجول أو الشباك أو إزاحة الموضع، حتى بالنسبة لأكياس مايلر فائقة الرقة وسهلة التواء وبطاقات ورقية رفيعة. تدعم هذه المنصة متعددة الوظائف فئات ملصقات متعددة: الملصقات اللاصقة الشائعة، والملصقات الشفافة والواضحة، وملصقات الأمان، وملصقات تتبع رمز الاستجابة السريعة. إلى جانب التشغيل الجماعي المستقل، فإنه يحتفظ بمنافذ اتصال البيانات للاتصال بأنظمة MES / ERP الخاصة بالمصنع، مما يتيح التحميل التلقائي لبيانات الإنتاج لإدارة ورشة العمل الرقمية. سواء كنت تقوم بمعالجة أكياس الطعام أو أكياس عينات مستحضرات التجميل أو بطاقات الخدش الترويجية أو الصناديق الكرتونية المسطحة خفيفة الوزن، فإن YM210D يوفر جودة متسقة لوضع العلامات في ظل ظروف التشغيل المختلطة. تخضع كل آلة لاختبار التقادم للحمولة الكاملة واختبار FAT الاختياري في الموقع (اختبار قبول المصنع) قبل الشحن.

نقاط الألم الأساسية في الإنتاج المختلط تعمل آلات وضع العلامات YM210D على حلها

هذه التحديات التي يتم تجاهلها بشكل متكرر، مستمدة من حالات استشارية واقعية لورش عمل التعبئة والتغليف للمنتجات المتعددة، تقلل من كفاءة المعدات الإجمالية لخطوط SKU المختلطة:

1. إزاحة قطعة العمل وتزييفها أثناء النقل:لا تستطيع ناقلات سيور الاحتكاك التقليدية حمل المواد الرقيقة أو الناعمة أو الملتفة. تتحرك الأكياس والبطاقات جانبًا أثناء السفر إلى محطة وضع العلامات، مما ينتج عنه ملصقات منحرفة ومتوازنة ومعدل خردة مرتفع.
2. فشل الكشف عن الملصقات الشفافة والأمان:غالبًا ما تفشل مستشعرات الملصقات القياسية ذات الأغراض العامة في التعرف على الملصقات الشفافة الواضحة أو ملصقات الأمان الخاصة، مما يؤدي إلى حدوث خلل في الملصقات المفقودة أو الملصقات المتعددة.
3. لا يوجد مخرجات بيانات رقمية لإدارة المصانع الذكية:تعرض العديد من ملصقات الترحيل قراءات العداد فقط على شاشة HMI المحلية، بدون واجهات تصدير البيانات. يحتاج المشغلون إلى نسخ أرقام الإنتاج يدويًا إلى جداول البيانات، مما يؤدي إلى حدوث أخطاء تسجيل بشرية لسجلات تتبع الدُفعات.
4. استثمار إضافي لأجهزة وضع العلامات المخصصة المتعددة:تضطر المصانع التي تقوم بمعالجة الأكياس والبطاقات والعلب الكرتونية الصغيرة إلى شراء اثنتين أو ثلاث آلات منفصلة لوضع العلامات، مما يستهلك مساحة أرضية كبيرة لورشة العمل ويزيد من النفقات الرأسمالية للمعدات.
5. إعادة المعايرة المعقدة عند تبديل أنواع الملصقات المختلفة:تتطلب العديد من شركات التصنيف المتنافسة تفكيك أجهزة الاستشعار والتعديل المادي في كل مرة يقوم فيها المستخدمون بالتبديل بين الملصقات العادية والملصقات الشفافة وملصقات الأمان، مما يؤدي إلى تمديد وقت التغيير خلال التوقف.
6. صعوبات التحقق من أداء الآلة عن بعد:لا يمكن للمشترين إجراء فحص رسمي لقبول FAT؛ يكتشفون عيوب الأداء فقط بعد وصول الماكينة إلى ورشة العمل الخاصة بهم في الخارج.

تعالج آلات وضع العلامات YM210D بشكل منهجي نقاط الضعف التصنيعية المختلطة المذكورة أعلاه. يعمل ناقل الامتزاز الفراغي المتكامل على تثبيت الركائز الرقيقة والملتفة أثناء النقل؛ يدعم مستشعر الملصقات متعدد الأوضاع الملصقات اللاصقة الشفافة والآمنة والعادية مع معلمات محددة مسبقًا دون تفكيك الأجهزة؛ يتيح منفذ البيانات المحجوز والمتوافق مع MES إمكانية التحميل التلقائي لسجل الإنتاج؛ هيكل ميكانيكي متعدد الوظائف يتعامل مع الحقائب والبطاقات والكرتون الخفيف في وحدة واحدة؛ يتم حفظ الإعدادات المسبقة لوضع المستشعر داخل ذاكرة HMI للاستدعاء بنقرة واحدة؛ نحن ندعم إجراءات قبول FAT للفيديو عن بعد قبل الشحن لتقليل المخاطر.

سير عمل كامل لآلات وضع العلامات على الترحيل بناقل فراغي متعدد الوظائف YM210D

يدمج سير العمل التغذية المجمعة، وفصل الترحيل التكيفي، ونقل الامتزاز الفراغي، واكتشاف الملصقات متعددة الأوضاع، وتطبيق الملصقات المؤازرة، وإحصائيات البيانات ووحدات تحميل بيانات MES الاختيارية:

1. تحميل الشغل السائبة:يقوم المشغلون بتكديس البضائع المختلطة ذات التنسيق المسطح (أكياس مايلر، والعلامات المعلقة، وبطاقات الخدش، والعلب الكرتونية الرفيعة) في قادوس كبير السعة. التحميل لمرة واحدة يدعم 100-300 قطعة، التحميل الجزئي مقبول للطلبات المختلطة ذات الدفعات الصغيرة.
2. فصل الترحيل الاحتكاك التكيفي:تعمل مجموعة الترحيل القابلة للضبط على فصل قطعة العمل المفردة عن الوبر المكدس. يمكن حفظ المعلمات كملفات تعريف وصفة لأنواع مختلفة من المواد. تسقط كل قطعة منفصلة على سطح ناقل الامتزاز الفراغي.
3. نقل مستقر بامتصاص الفراغ:يعمل الشفط الفراغي ذو الضغط السلبي القابل للتعديل على تثبيت قطع العمل بقوة على الحزام الناقل. حتى الأكياس الرقيقة والبطاقات الورقية الناعمة سهلة التجعيد تبقى ثابتة دون تحريكها جانبيًا أثناء النقل إلى محطة وضع الملصقات. يقوم المشغلون بضبط قوة الشفط الفراغي عبر واجهة HMI التي تعمل باللمس وفقًا لسمك قطعة العمل ووزنها، دون الحاجة إلى التفكيك الميكانيكي.
4. تسمية متعددة الأوضاع والكشف عن المنتج:تدعم أوضاع المستشعر القابلة للتحويل الملصقات الورقية العادية والملصقات الشفافة والواضحة وملصقات الأمان. تعمل المستشعرات الكهروضوئية ثنائية القناة على التحقق من وجود المنتج الحقيقي. يمنع التعشيق "No-item no-label" إهدار الملصقات الناتج عن فجوات التغذية.
5. تقشير الملصقات بواسطة المؤازرة والضغط على الأسطوانة المرنة:يقوم المحرك المؤازر بتشغيل عملية فك لفة الملصقات. يتم تقشير الملصقات من بطانة الإطلاق. تقوم أسطوانة الضغط المرنة الناعمة بضغط الملصق بالتساوي على سطح قطعة العمل المسطحة، مما يؤدي إلى ضغط الهواء المحبوس لتوفير تأثير وضع العلامات خاليًا من الفقاعات والتجاعيد. يتم لف نفايات بطانة التحرير على بكرة رفع مخصصة.
6. عد الدفعات ونقل بيانات MES الاختياري:يقوم مستشعر ما بعد وضع العلامات بحساب كمية البضائع النهائية. يمكن تخزين بيانات دفعة الإنتاج محليًا أو إرسالها تلقائيًا إلى نظام MES / ERP بالمصنع لحفظ سجلات ورشة العمل الرقمية. تنتقل قطع العمل النهائية نحو محطة تجميع المخرجات.

وحدات ترقية اختيارية: برنامج تشفير النقل الحراري، وطابعة البيانات المتغيرة النافثة للحبر، ومجمع تجميع البضائع النهائية. يمكن تعديل ملحقات الطباعة بعد التسليم دون شراء الوحدة الأساسية.

مزايا تنافسية مميزة متعددة الوظائف مقابل معدات وضع العلامات على الترحيل

تركز أدوات التفاضل على ناقل امتصاص الفراغ، ومستشعر الملصقات متعدد الأوضاع للملصقات الشفافة / الأمنية، واتصال بيانات MES، وقدرة جهاز واحد على مادة مختلطة وقبول FAT عن بعد، وتختلف عن الزوايا السردية في الإصدارات السابقة:

• ✅نظام ناقل امتزاز الفراغ المدمج القابل للتعديل:يعمل الشفط ذو الضغط السلبي على إصلاح الأكياس الرقيقة والملتفة والمرنة والبطاقات الورقية بشكل محكم أثناء النقل، مما يقلل بشكل كبير من تجول قطع العمل وعيوب إزاحة الملصقات، ويحل نقطة الألم التي تنقل الركيزة الرفيعة طويلة الأمد لملصقات الترحيل التقليدية بحزام الاحتكاك. يمكن ضبط شدة شفط الفراغ عبر شاشة اللمس HMI.
• ✅ إعداد مسبق لمستشعر الملصقات متعدد الأوضاع لفئات الملصقات المتنوعة:يدعم الملصقات اللاصقة العادية والملصقات الشفافة والملصقات الأمنية. يمكن حفظ معلمات وضع المستشعر في ملفات تعريف وصفة المنتج، ويحقق المستخدمون مفتاحًا بنقرة واحدة دون تفكيك أجهزة المستشعر، مما يؤدي إلى تقصير مدة تغيير نوع الملصق.
• ✅واجهة اتصالات البيانات المحجوزة الجاهزة لـ MES-ERP:يمكن تصدير بيانات عد الإنتاج المجمع في الوقت الفعلي أو تحميلها تلقائيًا إلى أنظمة إدارة المصنع، مما يؤدي إلى التخلص من أخطاء الإدخال اليدوي لجداول البيانات ودعم إدارة التتبع الرقمي للمصنع الذكي.
• ✅ توافق حقيقي متعدد الوظائف للتشغيل المختلط على جهاز واحد:يتعامل مع أكياس مايلر، وأكياس PE المزودة بسحاب، وبطاقات الأمان القابلة للخدش، والعلامات المعلقة، والكرتون المسطح خفيف الوزن ضمن نطاق الحجم. تجنب شراء العديد من آلات وضع الملصقات المنفصلة، ​​مما يوفر مساحة أرضية ورشة العمل ورأس المال الاستثماري الأولي للمعدات.
• ✅ تتوفر خدمة FAT (اختبار قبول المصنع) للفيديو عن بعد:قبل الشحن، يمكن للمشترين إجراء قبول رسمي لـ FAT من خلال بث الفيديو المباشر، والتحقق من أداء ملصقات المواد المختلطة، ووظيفة عد الإنتاج ومنطق إخراج البيانات، للتأكد من أن الماكينة تلبي متطلبات الإنتاج قبل الإرسال.
• ✅ بنك ذاكرة وصفة HMI ذو سعة كبيرة:يمكنك حفظ أكثر من 25 مجموعة من وصفات المنتجات المستقلة، بما في ذلك شد الترحيل وكثافة الشفط الفراغي ووضع المستشعر وسرعة وضع العلامات ومعلمات الموضع. استدعاء سريع عند التبديل بين قطع العمل وأنواع الملصقات المختلفة.
• ✅ بنية الأجهزة المعيارية للترقيات المستقبلية:تدعم الواجهات الميكانيكية والكهربائية المحجوزة وحدة الترميز التحديثية لاحقًا، وتكديس محطة التجميع والتركيبات التوجيهية المخصصة، مما يحمي الاستثمار الأولي للعملاء مع توسع مجموعة المنتجات.

الصناعات المستهدفة والسيناريوهات العملية لتطبيقات التشغيل المختلط

يتم نشر آلة وضع العلامات على الترحيل ذات الناقل الفراغي متعددة الوظائف YM210D على نطاق واسع لسيناريوهات الإنتاج ذات الدفعات المختلطة متعددة SKU عبر قطاعات صناعية متعددة:

1. صناعة تعبئة وتغليف المواد الغذائية والوجبات الخفيفة:أكياس مايلر الغذائية، وأظرف الشاي المسطحة، وأكياس أغذية الحيوانات الأليفة، وأكياس عينات التوابل، وعلب المواد الغذائية خفيفة الوزن.
2. تصنيع المعدات الأصلية لمستحضرات التجميل والعناية الشخصية:أكياس العناية بالبشرة ذات الحجم التجريبي، وأكياس عينات المنظفات، وعلامات تعليق مستحضرات التجميل، وعلب الهدايا المسطحة الصغيرة لمستحضرات التجميل.
3. قطاع الطباعة والسلع الدعائية:بطاقات أمان اليانصيب القابلة للخدش، وعلامات الهدايا المعلقة، وبطاقات التهنئة، وإدخالات تعليمات ورق الكرافت، ومشاريع وضع الملصقات المضادة للتزييف.
4. ورشة تغليف مكونات الإلكترونيات:أكياس مسطحة مضادة للكهرباء الساكنة، وبطاقات ذات غلاف ورقي لملحقات الأجهزة، وعلب كرتون مسطحة لتغليف المكونات.
5. ورش عمل المصانع الذكية ذات التوجه الرقمي:تتطلب المصانع تحميل بيانات الإنتاج تلقائيًا إلى MES / ERP لتتبع الدُفعات وإحصاءات أداء الإنتاج.

الركائز المتوافقة: كيس رقائق مايلر المركب، وحقيبة قفل بسحاب من البولي إيثيلين، وكيس فيلم CPP، وبطاقة ورق فني مطلية، وورق مقوى كرافت، وكرتون من الورق الرقيق خفيف الوزن؛ الملصقات المتوافقة: ملصق لاصق عادي، ملصق شفاف وواضح، ملصق أمان، ملصق قابلية تتبع رمز الاستجابة السريعة.

جدول المواصفات الفنية الكامل ｜YM210D آلة لصق العلامات الأوتوماتيكية ذات الأسطح المسطحة متعددة الوظائف

ملاحظة مخصصة: إذا كانت الحقائب أو البطاقات أو الصناديق الكرتونية الخاصة بك تتجاوز نطاق الأبعاد القياسية، فيرجى إرسال عينات مادية حقيقية لاختبارها في معمل المصنع، وسنقدم تعليقات فيديو كاملة لاختبار المواد المختلطة قبل تقديم طلب الشراء الرسمي.

لماذا الشراكة مع مصنعنا لأتمتة وضع العلامات متعددة الوظائف

نحن شركة مصنعة أصلية لآلات التعبئة والتغليف ومقرها شنغهاي، ولسنا وسيطًا تجاريًا. تركز نقاط قوتنا الأساسية على حلول التشغيل المختلطة متعددة الوظائف والدعم الفني الرقمي الموجه للمصنع وخدمة قبول FAT قبل الشحن للمشترين الصناعيين العالميين:

1. خدمة اختبار عينات المواد المختلطة حسب الطلب المسبق:يمكن للعملاء شحن عينات متعددة الأنواع من قطع العمل (الأكياس والبطاقات والكرتون) إلى معمل الاختبار الداخلي الخاص بنا. يقوم مهندسونا بإجراء تجارب وضع العلامات الحقيقية المختلطة وتقديم تقرير فيديو اختباري كامل لتقييم المخاطر.
2. سير عمل صارم متعدد الخطوات لمراقبة جودة ما قبل الشحن:يخضع كل YM210D لفحص المكونات الواردة، واختبار تقادم الحمل الكامل المستمر لمدة 48 ساعة، وفحص أداء الناقل الفراغي، واختبار وظيفة الكشف عن الملصقات متعددة الأوضاع قبل الشحن؛ يتوفر قبول FAT للفيديو عن بعد.
3. الوثائق الفنية الموجهة نحو المصنع الرقمي:نحن نقدم وثيقة وصف بروتوكول واجهة بيانات MES إلى جانب دليل التشغيل القياسي باللغة الإنجليزية وقائمة فحص الصيانة ومقاطع فيديو للتدريب على التشغيل خطوة بخطوة.
4. قناة شفافة لتوريد قطع الغيار على المدى الطويل:يمكن شراء الأجزاء المستهلكة (حزام التفريغ، وأسطوانة الضغط، وحزام الاحتكاك) مباشرة من مصنعنا بسعر تكلفة المصنع حتى بعد انتهاء الضمان.
5. دورة إنتاج يمكن التنبؤ بها وتعبئة مضادة للصدمات من فئة التصدير:المهلة القياسية YM210D: 15-20 يوم عمل بعد استلام الودائع. يتم تعبئة الماكينة داخل صندوق تصدير خشبي مقوى ومبخر مع حشوة داخلية من الرغوة المضادة للصدمات لحماية عبور الشحن البحري.
6. خدمة الهندسة المخصصة لمتطلبات الإنتاج المختلط الخاصة:نقوم بضبط نطاق الشفط الفراغي وآلية الترحيل ومنطق إخراج البيانات وفقًا لظروف إنتاج SKU المختلط في الموقع ومواصفات نظام MES.

الأسئلة المتداولة

س 1: كيف يعمل ناقل الامتزاز الفراغي على تحسين جودة وضع العلامات على الأكياس الملتفة الرفيعة جدًا؟

ج: لا تستطيع ناقلات سيور الاحتكاك التقليدية كبح الركائز الرقيقة الملتفة، مما يتسبب في التجول الجانبي أثناء النقل. يستخدم ناقل امتزاز الفراغ القابل للتعديل شفط الضغط السلبي لتثبيت قطع العمل بقوة على سطح الحزام. يقوم المشغلون بضبط كثافة الشفط الفراغي عبر شاشة تعمل باللمس HMI وفقًا لسمك قطعة العمل، مما يقلل من معدل رفض بطاقة الإزاحة لأكياس مايلر الرقيقة وسهلة الالتواء والبطاقات الورقية الناعمة.

Q2: هل يمكن لـ YM210D اكتشاف الملصقات الشفافة والملصقات الأمنية؟ هل أحتاج إلى استبدال الأجهزة؟

ج: تم تجهيز YM210D بمستشعر ملصقات متعدد الأوضاع، وأوضاع مستشعر محددة مسبقًا للملصقات العادية والشفافة والآمنة. ما عليك سوى تذكر ملف تعريف الوصفة المطابق على واجهة HMI، ولا يلزم استبدال أجهزة الاستشعار أو تفكيكها. بالنسبة لملصقات الأمان المخصصة للغاية، يُنصح بشدة بإرسال عينات للاختبار المسبق.

س3: ماذا تعني واجهة البيانات المتوافقة مع MES؟ ما هي البيانات التي يمكن لـ YM210D نقلها إلى نظام إدارة المصنع؟

ج: يحتفظ YM210D بمنفذ اتصال البيانات القياسي. ويمكنه نقل عدد البضائع التامة الصنع ورقم الدفعة وحالة تشغيل الآلة وبيانات رمز الإنذار في الوقت الفعلي إلى نظام MES / ERP من جانب العميل، مما يلغي عمل التسجيل اليدوي لجداول البيانات لإدارة إمكانية التتبع الرقمية لورشة العمل. يرجى تقديم متطلبات بروتوكول اتصالات MES أثناء مرحلة الاستفسار.

س 4: ما هو قبول FAT عن بعد؟ هل هذه الخدمة مجانية؟

ج: FAT (اختبار قبول المصنع) يعني التحقق من أداء الماكينة قبل الشحن. يعتبر Remote-video FAT مجانيًا لعملاء الطلبات الرسمية. يقوم مهندسونا بإجراء اختبار وضع العلامات على المواد المختلطة، واختبار وضع الملصقات المتعددة، ووظيفة العد، واختبار إخراج البيانات ضمن بث الفيديو المباشر لتأكيد قبولك.

س 5: ما هي الأجزاء الاستهلاكية الرئيسية لإصدار الناقل الفراغي YM210D، وما هو عمر الخدمة الخاص بها؟

ج: تشمل المواد الاستهلاكية الرئيسية حزام الشفط الفراغي وحزام احتكاك الترحيل وأسطوانة ضغط السيليكون. في ظل الإنتاج اليومي على نوبتين، يستمر حزام الشفط الفراغي عادةً من 7 إلى 9 أشهر، ويستمر حزام الاحتكاك من 8 إلى 12 شهرًا. نقدم لك قائمة كاملة بقطع الغيار بالإضافة إلى الماكينة لتخطيط مخزون قطع الغيار لديك. لا يغطي الضمان المواد الاستهلاكية.

س 6: هل يمكن أن يعمل YM210D بشكل متوافق مع خط إنتاج التعبئة والختم الحالي؟

ج: نعم، يتم دعم التكامل المضمن. يرجى مشاركة سرعة تشغيل المعدات الحالية ومخطط تخطيط ورشة العمل ومواصفات بروتوكول MES إن أمكن. سيقوم مهندسنا الميكانيكي بتقييم الجدوى وتقديم اقتراحات التعديل. ويمكن أيضًا تشغيلها كمحطة عمل مستقلة لمعالجة الدفعات دون اتصال بالإنترنت.

س7: ما هي تغطية الضمان؟ كيف تتعامل مع الأخطاء الفنية للعملاء في الخارج؟

ج: تتمتع المكونات الكهربائية الأساسية بفترة ضمان لمدة عامين؛ يتم استبعاد الأجزاء الاستهلاكية من الضمان. يتوفر دائمًا دعم استكشاف أخطاء مكالمات الفيديو وإصلاحها عن بُعد. يمكن التفاوض على الخدمة الخارجية في الموقع بتكلفة إضافية (يتحمل المشتري النفقات المتعلقة بالسفر). يمكن شراء قطع الغيار بسعر تكلفة المصنع بعد انتهاء الضمان.

س 8: ما هو موك؟ هل يمكنك إجراء تعديل مخصص غير قياسي؟

ج: الحد الأدنى لكمية الطلب هو مجموعة واحدة. تعتبر خدمة التعديل المخصص غير القياسية مقبولة. يرجى تقديم بيانات أبعاد قطعة العمل ومواصفات الملصقات ومتطلبات الإنتاج المختلط والمتطلبات المتعلقة بنظام MES لتقييمنا الهندسي.

اطلب اختبار عينة المواد المختلطة وترتيب FAT وعرض الأسعار المخصص

إذا كنت تقوم بتقييم ترقية أتمتة وضع العلامات متعددة الوظائف لورشة عمل إنتاج SKU المختلطة، فيرجى إرسال المعلومات الأساسية إلينا: نطاق أبعاد قطعة العمل المختلطة، وأنواع الملصقات (العادية / الشفافة / ملصق الأمان)، وإنتاجية الإنتاج المستهدفة، سواء كنت بحاجة إلى اتصال بيانات MES أو ملحقات جمع التشفير الاختيارية. سيقوم فريق المبيعات الهندسية لدينا بتقييم سيناريو التشغيل المختلط الخاص بك وتقديم عروض أسعار مخصصة بالإضافة إلى اقتراح اختبار عينات المواد المختلطة وتوجيهات ترتيب FAT عن بعد.
